Tiskárnu Saturn 4 ULTRA využívá již dnes řada laboratoří s velmi dobrými výsledky.
Nová verze 16K, navíc přináší vyhřívanou vaničku, kterou velmi oceníte zejména v chladnějším počasí, kdy před tiskem tiskárna resin nejen vyhřeje, ale pohybem platformy nahoru a dolů ve vaničce také promíchá a to je skvělé vylepšení.
16K display je již jen třešnička na dortu, která se však příliš na kvalitě tisku již neprojevuje ( to již víme od nástupu 8K, že další navýšení nepřináší měřitelné zlepšení ).
Shrnutí, proč doporučujeme na tisk modelů ELEGOO Saturn 4 ULTRA 16K
- Přesnost a rozlišení
Tiskárna je vybavena 16K LCD displejem s jemným rozlišením 14 × 19 µm, což znamená výjimečně ostré detaily. Pro dentální modely s jemnou anatomií je to naprosto ideální – vše sedí, jak má. - Rychlost a efektivita
Díky technologii „Tilt Release“ se jednotlivé vrstvy rychleji oddělují od fólie pohybem vanička, což umožňuje tisknout rychleji a díky tomu že platforma se pohybuje jen nahoru, nevzniká chyba v Z ose v důsledku nepřesnosti šroubového vedení. - Stabilní tiskové podmínky
Tiskárna má vestavěné vyhřívání, které udržuje resin na konstantních 30 °C. Výsledkem je konzistentní viskozita a méně deformací – ideální pro opakovatelný a přesný výstup. - Chytré funkce a spolehlivost
Samo-kalibrující se platforma ( ale má to i své stinné stránky a o tom níže) , senzory tlaku a zabudované kontrolní mechanismy zcela eliminují řadu uživatelských chyb. - Zkušenosti uživatelů z praxe
Podle zkušeností našich i našich zákazníků, tiskárna zvládá modely bez problémů – stačí pohlídat drenážní otvory. Výsledky jsou přesné, tisk rychlý a provoz bez větších komplikací.
Samo-kalibrující se platforma, proč je dobrý sluha, ale zlý pán?
Nápad se samokalibrující se platformou měl dobrý důvod, usnadnit uživatelům život. Nicméně realita je někdy opačná, pokud není platforma správně nastavena z výroby, výsledky nejsou dobré a na některé části platformy tisky nedrží.
Proto výrobce doplnil do software tiskárny možnost manuální kalibrace. Bohužel, celý princip tovární manuální kalibrace spočívá v tom, že spustíte tuto funkci, do každého rohu dáte papír A4 a zkoušíte šrouby na platformě nastavit tak, aby papírky z každého rohu šli vytáhnout „podobnou silou“. To je velmi nepřesný způsob a těžko tak dosáhnete dobrých výsledků. Zejména ve spojení s tím, že platforma není dost často 100% rovná. V rozích je dost často ohnutá směrem dolů o pár desítek um, to sice ovlivní jen první vrstvu kde to nevadí, ale při kalibraci vám to dost znesnadní život.
Jak to vyřešit?
Stáhněte a vytiskněte si držák na „hodinky“, funguje z resinu stejně tak jako z FDM - STL ke stažení na MakerWorld
Hodinky si kupte na AMAZONu, Aliexpressu, kdekoliv, analogové nebo digitální, přesnost 0.01 dostačující, tyto tam pasují - Odkaz na AMAZON
Umístěte hodinky do vytištěného držáku, sjeďte manuálně ( v menu tiskárny) platformou do výšky, tak aby vám hodinky, když je vložíte do tiskárny, začali něco málo ukazovat. !POZOR! S platformou nikdy nesjíždějte, když tam máte hodinky, stačí malá chyba a můžete si poškodit display. Postup je, sjedu platformou, pak vkládám hodinky.

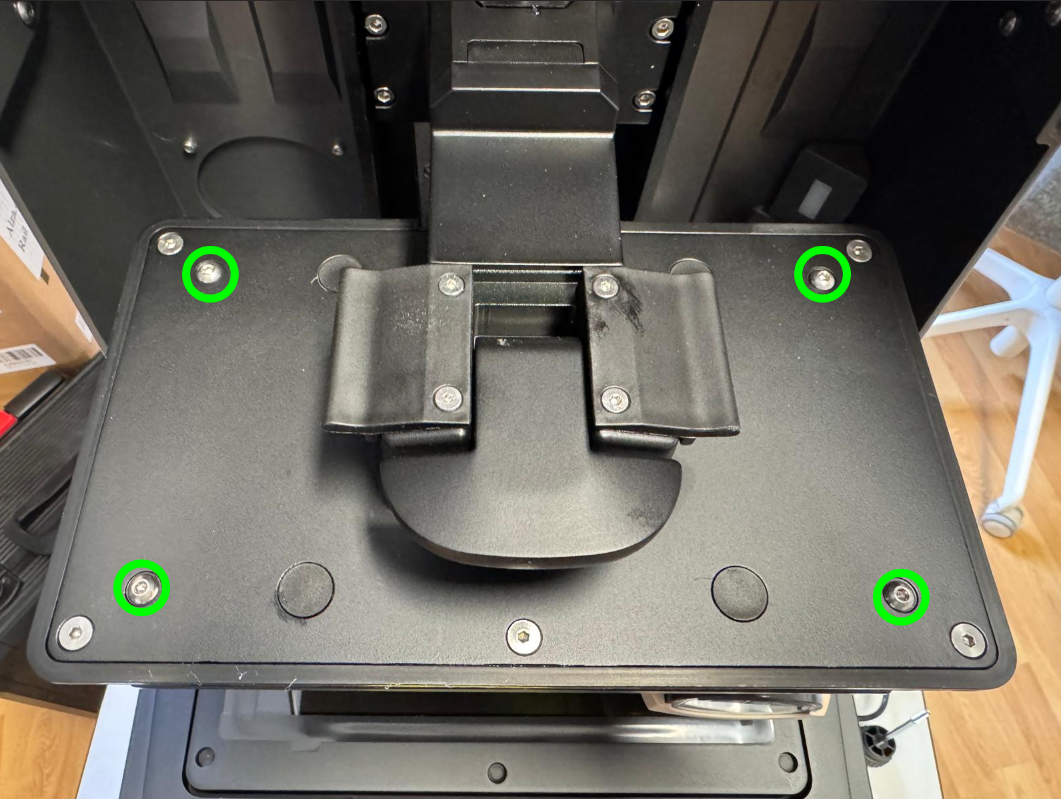

Na manuální kalibraci slouží 4 šrouby na horní části platformy, najděte si pasující imbus klíč. Z výroby bývají všechny 4 šrouby utažené, to vám neumožní nijak nastavit platformu. Všechny 4 šrouby povolte o ¼ otáčky, to vám dá prostor pro kalibraci. Jak to funguje? Utažení šroubu platformu v daném rohu přizvedne, povolení ji spustí níže ( pružiny uvnitř tlačí směr dolů ).
Teď si pohrajte se všemi 4my šrouby tak, aby jste na hodinkách dostali +- velmi podobnou hodnotu ( stačí do 10um, platforma stejně není absolutně rovná ). Měřte vždy v rohu pod šroubem, který utahujete/povolujete, ať máte stejná místa měření.
Pak můžete i zkontrolovat celou plochu, jen pro jistotu, aby jste ověřili že nemáte nějak extra moc prohnutou tiskovou platformu. Je to hobby tiskárna, tedy nečekejte 100% rovinnost.
Pokud je naladěno, vyndejte hodinky a vyzkoušejte tisk. Pokud je vše OK, tak pak doporučuji použít LOCTITE zajišťovač šroubů, aby vám kalibrace vydržela co nejdéle.
Doplňkový tip – jak snížit kompresi prvních vrstev u SATURN 4 ULTRA 16K
U některých tiskáren ( Elegoo Saturn 16K s firmwarem V1.4.6-LCDC/15120x6230/V51.19) může docházet k přetlačení prvních vrstev kvůli způsobu, jakým tiskárna detekuje nulovou (výchozí) polohu. Ta se totiž určuje podle tlaku, který tisková platforma vyvine na displej – nikoli podle pevné mechanické reference.
Tato metoda má poměrně velkou toleranci (cca ±1 mm), a tak se může stát, že první vrstvy jsou příliš stlačené. To může vést ke zkrácení celkové výšky výtisku (např. o cca 0,3 mm), což je problém především při tisku přímo na platformu. Například části jako pahýly pak nemusí přesně pasovat do připravených otvorů. Navíc tím trpí samotný LCD displej, protože je vystaven zbytečně velkému tlaku – to snižuje jeho životnost. Také je nutné zbytečně prodlužovat expozici prvních vrstev.
Jak ověřit, že se to děje?
Stačí vytisknout libovolný model na podpěrách s raftem o výšce 1 mm a po vytvrzení změřit skutečnou výšku raftu posuvkou. Pokud není 1 mm, je komprese příliš vysoká.
Jak problém zmírnit?
Řešením je úprava parametrů tiskárny pomocí G-kódu – ale pozor, provádíte ji na vlastní riziko. Navíc při každém aktualizování firmwaru se tyto změny přepíšou a je nutné je znovu aplikovat.
Postup
1. Záloha konfigurace tiskárny
-
Naformátujte USB flash disk na FAT32.
-
Na USB vytvořte soubor s názvem
dump.gcode(přípona .gcode je důležitá). -
Do souboru vložte následující řádky:
-
Vložte flash disk do tiskárny, zvolte Print > USB a spusťte soubor.
Tiskárna nebude nic tisknout – jen uloží konfiguraci na disk. Počkejte cca 1 minutu, zápis může chvíli trvat. -
Poté tiskárnu restartujte (vypněte a znovu zapněte).
2. Úprava hodnot tlaku
-
Vytvořte nový soubor, např.
fix.gcode. -
Vložte do něj následující kód:
M5000 I205 E5800 ;自动调平阈值，正常情况下该值大于0。该值调节过程中已经考虑树脂本身带来的影响。
M5000 I206 C3000 ;异物检测触发阈值
M5999 I0 ;保存机器参数
-
Uložte soubor, vložte do tiskárny, spusťte jako tisk a opět po dokončení restartujte tiskárnu.
Vysvětlení parametrů:
-
M5000 I205 E5800– nastavuje práh tlaku, při kterém tiskárna považuje platformu za "na nule". Výchozí hodnota bývá kolem 7750. Nižší hodnota znamená, že tiskárna zastaví dřív a nebude tak silně tlačit na displej. -
M5000 I206 C3000– práh pro detekci překážky; doporučená hodnota od výrobce, obvykle není třeba měnit. -
M5999 I0– uloží změněné parametry do tiskárny.
